深圳，作为电子制造产业高地，SMT、PCB、PCBA等上下游企业星罗棋布。在5G通信、人工智能、低空经济、医疗器械及工业自动化等高端智造领域快速发展的背景下，传统电子制造已无法满足高科技企业的需求，高端电子智造成为热门赛道上科技企业的首选。
日前，专注5G通信、AI服务器等高科技领域PCBA解决方案企业——深圳市汉普智造科技有限公司(以下简称“汉普智造”)公布了其PCBA设计上的工艺参数、工作流程，这也是该行业首次有企业披露设计上的详细信息，创下行业典范。
根据汉普智造资料显示，其在业务布局、设计参数、工具应用以及工作流程上均体现优势。汉普智造布局5G通信、AI服务器、低空经济等高新科技产业，引入先进的设计工具，以提高PCBA设计方面的精度参数，每一道设计工序流程也体现严谨的工匠文化。
业务布局多元化，满足丰富的市场需求
资料显示，汉普智造PCBA业务范畴广泛且极具针对性，在PCB设计方面展现出强大的高效并行设计能力，支持多人同时开展设计工作，对于5000PIN以内的项目，最快仅需1周即可完成交付，极大地缩短了设计周期，能够迅速响应客户在产品研发过程中的紧急设计需求。
此外，其业务全面覆盖SI信号仿真、PCB电路板设计、VALOR DFM分析、热分析以及电源完整性分析等多个关键领域。这种多元化的业务布局，使得汉普智造能够为不同行业、不同应用场景的客户提供一站式、定制化的PCBA设计解决方案。无论是消费电子领域对产品小型化、轻量化的追求，还是工业控制领域对高可靠性、稳定性的严格要求，汉普智造都能凭借丰富的业务经验和技术积累，精准满足客户的多样化需求。
在设计类型上，汉普智造也展现出了全面的技术覆盖能力。涵盖高速、模拟、数模混合、高密、高压、高功率、射频、背板、ATE、软板、软硬结合板等多种复杂板型。以高速板设计为例，能够满足现代电子产品对数据高速传输的需求;软硬结合板设计则巧妙地结合了软板的柔韧性和硬板的稳定性。丰富的设计类型，使汉普智造在激烈的PCBA市场竞争中占据了独特的优势。
设计突破参数极限，亮眼表现引领行业
“汉普智造一直非常重视设计部门的工作，在PCB Layout设计方面我们勇于挑战高难度参数，不断突破和提升设计能力，一方面是源于汉普在设计方面的研发投入，另一方面是我们从业多年沉淀的技术底蕴。”汉普智造负责人表示。

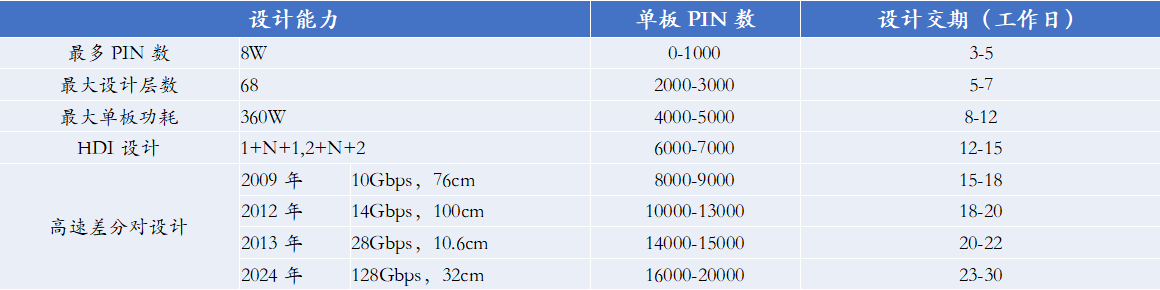

据了解，汉普智造在设计能力参数方面的确成绩斐然。在服务器行业和高速通信行业，单板PIN数最高可达8WPIN，最大设计层数达68层，能应对复杂电路系统设计挑战。
最大单板功耗360W的设计能力，确保了在高功率应用场景下电路的稳定运行，解决了工业控制设备和新能源汽车电子系统等高功耗场景的散热和功耗管理问题。HDI设计支持1+N+1、2+N+2等多种复杂结构，为电子产品小型化、高密度化提供了紧凑、高效的电路设计方案。
高速差分对设计是该部门的技术亮点之一。从2009年的10Gbps、76cm，到2012年的14Gbps、100cm，再到2013年的28Gbps、10.6cm，直至2024年达到128Gbps、32cm，不断突破高速传输的设计极限，为5G通信、数据中心等领域的发展提供了有力技术支撑。
先进设计工具助力，流程保障品质
相关工作人员介绍，汉普智造积极引入主流的Layout设计工具，如Allegro、pads等，这些工具功能强大、稳定性高、兼容性强，可满足复杂PCBA设计需求，帮助设计师进行精确的电路设计、布局布线和仿真分析，提高设计效率和准确性。
同时，该公司自主研发了系统平台，集成checklist 60 +项检查项目，并配备自主研发的EDA二次开发skill工具。统一的设计标准确保了不同设计师之间的设计质量一致性，独立开发的检查环境将主流设计工具集成在一起，通过多项检查项目对PCB设计的各个环节进行全面细致的检查，有效减小了人为错误的发生概率。

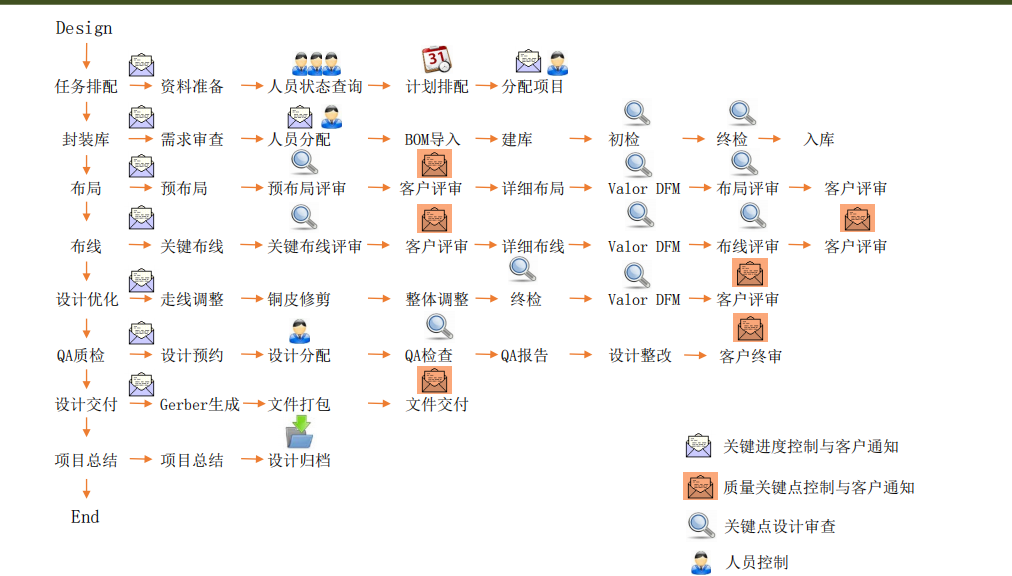

在工作流程方面，汉普智造PCBA设计部门建立了严谨科学的流程体系。项目启动阶段，设计师与客户深入沟通，了解客户需求、产品应用场景和技术要求，并结合市场趋势和技术发展，为客户提供专业的设计建议。
设计完成后，进行严格的审核和验证环节，设计师自查、审核团队复审，再通过仿真分析和实际测试，验证设计的性能和可靠性，确保设计满足实际使用需求。
市场竞争力突出，设计实力获广泛认可
媒体公开资料显示，汉普智造在PCBA领域具备较强的市场竞争力。在高端制造领域，如AI服务器与通信设备行业，能够设计任意阶HDI、混压结构、盲埋孔等复杂板型，满足高端制造领域对PCBA的高要求。
汉普智造出色的市场表现，赢得了市场的广泛认可和好评，与多家高科技领域头部企业的成功合作，为其积累了丰富的项目经验和良好的口碑，证明其设计实力具备进入头部企业的主流电子制造供应商库。
持续加码PCBA设计研发与创新
随着5G通信、AI、机器人、低空经济等高科技行业日新月异的发展，对硬件的设计、制造要求与日俱增。“汉普智造会持续在设计、方案上进行创新，同时也会加大汉普系统、设计工具的研发投入，探索新的设计技术和方法。”汉普智造普负责人表示。
在电子制造行业迈向智能化、柔性化与高可靠性的今天，以汉普智造为代表的PCBA一站式解决方案企业凭借设计能力和创新水平，为推动中国高端电子制造业的转型升级发挥着重要作用。
