工业电脑推荐：德承DX-1200多网口工控机在Linux系统下的网络性能测试指南

　　一、德承DX-1200工控机硬件配置

　　工控机型号：德承 Cincoze DX-1200

　　CPU：Intel® Core® i7-14700

　　内存：DDR5 5600 MHz 32GB

　　存储：SSD 1TB

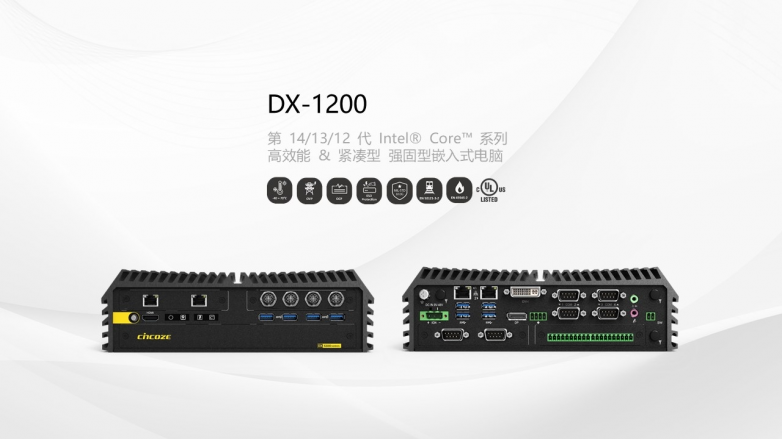

　　CincozeDX-1200

　　第 14/13/12 代 Intel Core 系列处理器，高性能强固型嵌入式工控机

　　1、Intel® 第 14/13/12 代 Raptor Lake-S Refresh / Raptor Lake-S / Alder Lake-S Core™ i9/i7/i5/i3 处理器(功耗达65W)

　　2、2个DDR5 SO-DIMM插槽，支持ECC/非ECC类型内存，高达5600MHz，64GB

　　3、2个1GbE LAN和可选的4个10GbE LAN、8个1GbE LAN、8个1GbE M12 LAN

　　4、2个2.5 英寸SATA存储、2个mSATA插槽

　　5、用于I/O扩展的可选 CMI 模块，用于点火感应和PoE的可选CFM模块

　　6、宽工作温度 -40°C 至 70°C

　　7、MIL-STD-810G 军用标准和 EN50155轨道交通认证(EN 50121-3-2 only)

　　8、安全标准：UL、cUL、CB、IEC、EN 62368-1

　　二、网口针脚定义&接线

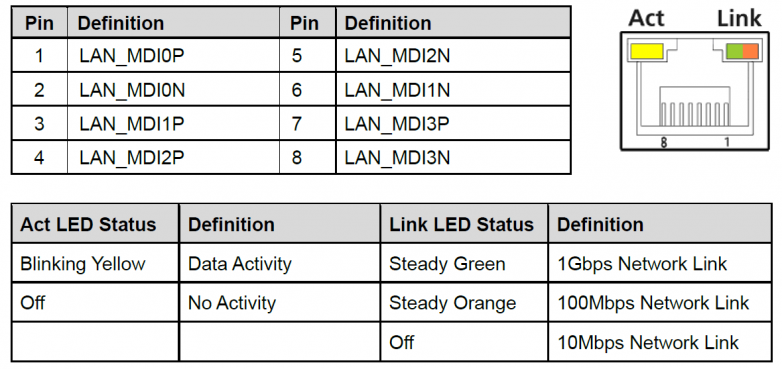

　　网口针脚定义如下图，采用标准的RJ45接口(测试时需准备一条六类网线，公头对公头，pin和pin对接，即1接1、2接2、3接3…)。

　　三、设置IP

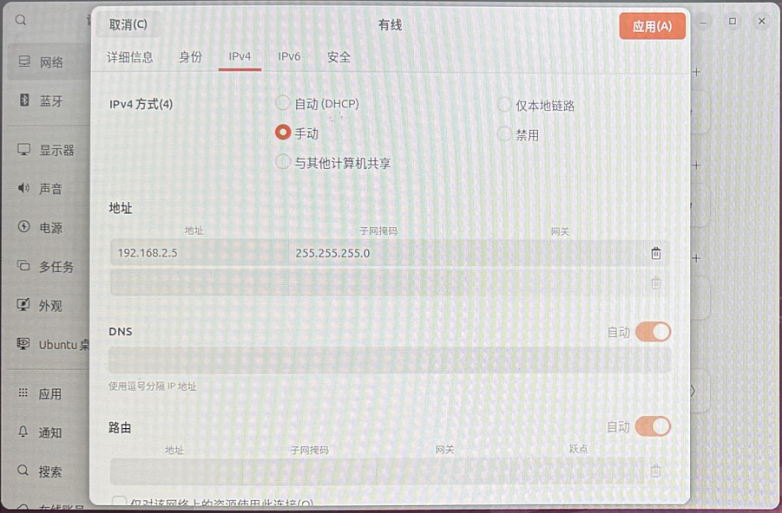

　　1. 至Ubuntu系统的设置，选择需测试的网口，设置IP地址，如为server服务器端设置IP：192.168.2.5(IP地址设置可依照实际需求设置)

　　2. 依照上述方式，在另一个测试网口设置IP地址，如为client客户端设置IP：192.168.2.10(IP地址设置可依照实际需求设置，但是需要设置在同一个区域网下)

　　四、网口测试

　　1. 依照针脚定义备妥测试的连接线，连接工控机上需测试的服务器端和客户端2个网口

　　2. 打开服务器端窗口

　　① 打开终端，输入命令

　　sudo su

　　② 输入 root 密码后，安装测试软件

　　sudo apt-get install iperf3

　　③ 运行服务器端，输入命令

　　iperf3 -s

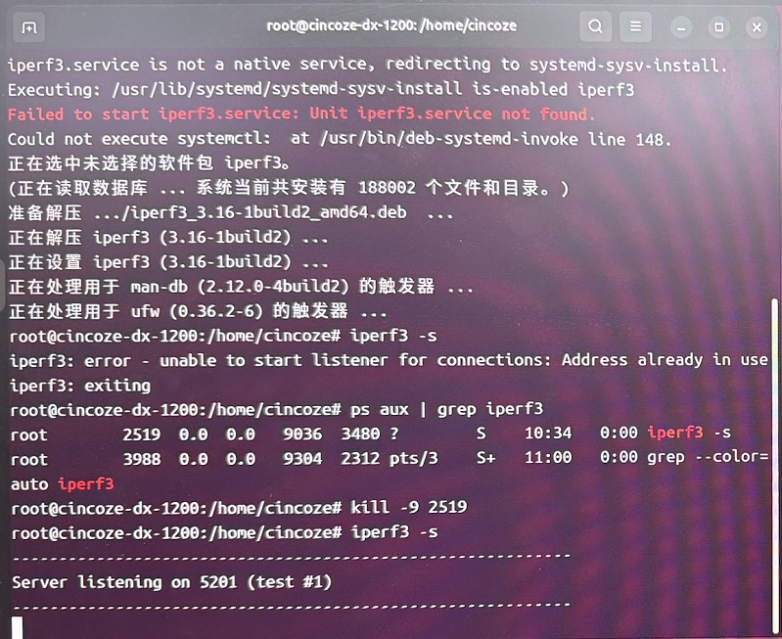

　　如出现报错iperf3: error - unable to start listener for connections: Address already in use iperf3: exiting，输入命令查看占用的端口号

　　ps aux | grep iperf3

　　删除对应的端口号(此案例为的端口号2519)，输入命令

　　kill -9 2519

　　再次输入命令，运行服务器端

　　iperf3 -s

　　3. 打开客户端窗口

　　① 再开启一个终端，输入命令

　　sudo su

　　② 输入 root 密码后，运行客户端，输入命令(注意-c后面IP位置需输入服务器端的IP，-B后面输入客户端的IP)

　　iperf3 –c 192.168.2.5 -B 192.168.2.10 100M –t 120 –i 10

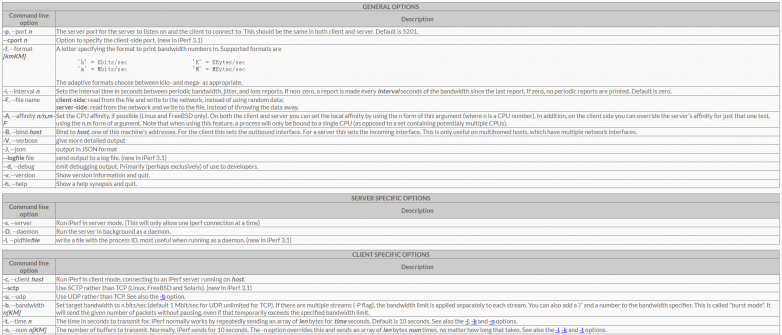

　　命令：iperf3 –c 192.168.2.5 -B 192.168.2.10 100M –t 120 –i 10，表示服务器端192.168.2.5发送到客户端192.168.2.10 100M带宽数据，持续120秒，每10秒发送一次报告。

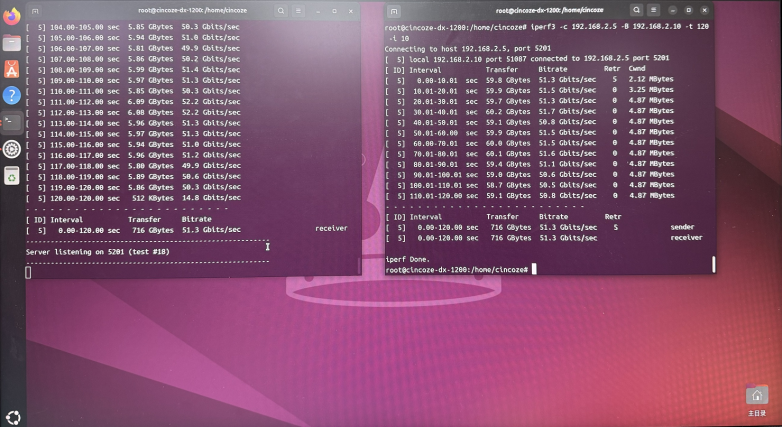

　　4. 在客户端窗口可查看测试结果。
