在电子信息技术飞速发展的今天，印刷电路板(PCB)作为电子产品的"骨架"和"神经系统"，其技术演进直接影响着整个电子产业的进步。从早期的单面板到如今动辄数十层的高多层PCB，这场从平面到立体的电子革命不仅改变了电路板的物理结构，更彻底重塑了电子产品的性能边界。本文将带您深入了解高多层PCB的技术基础、核心优势及未来趋势，并介绍如何借助嘉立创等专业平台实现高效设计与制造。
从单车道到立体交通：PCB的维度演进
PCB技术的发展史堪称一场静默的维度革命。1940年代诞生的单面板如同单车道公路，所有"车辆"(电子信号)都挤在同一个铜箔平面内走线。当集成电路时钟频率突破10MHz时，这种平面结构的局限性开始凸显——串扰和电磁干扰问题日益严重，布线密度也远远不能满足复杂电路的需求。
1980年代，双面板的出现如同在电子世界中架起了立交桥，通过上下两层铜箔和通孔连接，初步解决了布线空间不足的问题。然而，随着电子设备功能越来越复杂，双面板很快也达到了性能极限。捷多邦技术团队的测试显示，在相同面积下，单层板的布线容量还不到四层板的15%，且信噪比劣化达20dB以上。
现代高多层PCB则已经发展成数十层的立体交通网络，通过Z轴方向的扩展，实现了真正的三维电路架构。以典型的12层板为例，其精密的分层结构犹如一座设计精巧的立体城市：
● 顶层/底层：信号传输层(相当于地面主干道)，主要用于放置元器件和少量关键信号线
● 第3/10层：高速信号层(类似高架快速路)，布置高速数字信号和射频线路
● 第4/9层：接地层(充当电磁屏蔽墙)，提供信号参考平面和电磁屏蔽
● 第5/8层：电源层(如同地下供电管网)，分配各种电源电压
● 第6/7层：核心信号层(保密数据传输通道)，布置最敏感的关键信号
在华为5G基站使用的24层板中，这种立体布局使得信号传输延迟降低至0.003ns/mm，比传统6层板提升近8倍。这种性能飞跃正是高多层PCB在现代电子设备中不可替代的关键原因。
突破物理极限的三大核心技术
高多层PCB的制造是一项突破多项物理极限的精密工艺，其中三大核心技术构成了这场电子革命的基础支柱。
1. 激光钻孔技术：在头发丝上雕花
当电路板层数超过8层时，传统机械钻孔会导致玻璃纤维撕裂和层间错位。现代紫外激光钻孔技术实现了25μm的孔径(人类红细胞直径约8μm)，可以在1平方厘米面积内布置超过5000个微孔。这种精密加工能力是高密度互连(HDI)的基础，也是实现任意层互连的前提条件。
2. 任意层互连(ALIVH)：立体城市的电梯系统
松下公司开发的这项技术，允许在任意两层之间建立垂直通道。就像在30层大楼的17层与29层之间直接架设专用电梯，避免了信号绕行。传统PCB只能通过贯穿所有层的通孔或特定层间的盲埋孔实现互连，而ALIVH技术彻底打破了这种限制，大大提高了设计灵活性，缩短了关键信号的传输路径。
博敏电子近期开发的"利用烧结铜浆制作超多层PCB方法"专利更进一步，通过模块化子板设计和铜浆预固化技术，将层间对位精度控制在2mil(约50μm)以内，突破了传统工艺的物理限制。该技术支持52层以上PCB量产，良率从传统多层板的70%-80%提升至90%以上。
3. 超低损耗介质材料：信号的高速公路路面
随着信号频率越来越高，传统FR-4材料的损耗特性已成为制约因素。罗杰斯公司的RO4835材料在10GHz频率下，介电损耗仅0.0035，相当于信号每传输1米只衰减0.3%。这比传统FR-4材料提升近20倍性能。
在AI服务器等高端应用中，PCB材料更是全面升级。目前AI服务器PCB已普遍采用M6及以上级别的高频高速CCL，如Panasonic的Megtron 6;很多甚至开始导入更新一代的Megtron 8 (M8)材料，以满足更高带宽和更低损耗需求。树脂体系方面，传统FR-4环氧树脂难以满足高频需求，AI服务器主流改用PPO树脂等高性能树脂，甚至正在研发更高端的烃类、PTFE(特氟龙)材料方案。
高多层PCB的典型应用场景
高多层PCB技术已经广泛应用于各种高性能电子设备中，以下是几个典型应用场景：
1. 5G通信设备
在5G基站应用中，12层板的射频性能比传统双层板提升达15dB，而厚度仅增加0.8mm。这种进步使得单块PCB就能承载过去需要多块板卡协作的系统功能。华为5G基站使用的24层板通过精密叠层设计，实现了超低延迟的信号传输。
2. AI服务器与高性能计算
AI服务器对PCB提出了前所未有的高要求。传统通用服务器的主板通常为8-16层，而AI训练服务器内部新增了大量GPU加速板卡、互联背板，目前AI服务器单机所用PCB层数普遍达到28-46层，板厚4-5mm。尤其是GPU集群的配置升级，"多GPU+高带宽"的架构使PCB需要支持更高层叠、更大厚径比(传统板厚径比15:1，AI板提高到20:1)和更复杂的互联结构。
3. 汽车电子与自动驾驶
在新能源汽车与功率器件领域，高多层PCB技术大显身手。AMB陶瓷衬板(活性金属钎焊)采用铜浆烧结技术用于SiC功率模块散热基板，适配华为DriveONE电机系统;激光雷达DPC基板支持小鹏、比亚迪车载雷达的耐高温封装。
4. 航空航天与国防电子
航天器用高多层板需要经受严苛环境考验：温度循环(-196℃至+125℃的2000次冲击)、机械振动(20-2000Hz频率范围内50G加速度)以及宇宙辐射(累计100krad电离辐射剂量)。美国NASA在火星探测器上使用的40层板，采用聚酰亚胺介质和金导线，能在-120℃仍保持信号完整性。
设计挑战与嘉立创解决方案
尽管高多层PCB性能卓越，但其设计与制造也面临多项挑战。嘉立创作为国内领先的PCB制造商，提供了一系列解决方案帮助工程师克服这些难题。
1. 层叠结构设计优化
合理的层叠结构是高多层PCB设计的基石。嘉立创推荐采用对称结构设计，如6层板的"信号-地-信号-电源-信号-地"配置，确保电源与地层紧密耦合，同时每个信号层都有相邻的参考平面。对于更复杂的8层及以上设计，嘉立创提供专业的技术支持服务，帮助工程师选择最优叠层方案。
2. 阻抗控制与信号完整性
高速信号线的阻抗控制至关重要。嘉立创提供阻抗计算神器微信公众号工具，内置各项参数，让阻抗设计变得简单，即使是初学者也能轻松掌握。同时，嘉立创的制造工艺可以确保阻抗控制精度在±10%以内，满足大多数高速设计需求。
3. 可制造性设计(DFM)检查
高多层PCB的制造复杂度呈指数级增长，设计阶段的DFM检查尤为重要。嘉立创的DFM分析工具可以在生产前自动检查设计文件，识别潜在的制造问题，如线宽线距违规、焊环不足、孔距太近等，显著减少后期修改次数和由DFM问题引发的设计返工。
4. 快速打样与成本控制
高多层板的传统打样周期长、成本高，阻碍了设计迭代速度。嘉立创推出的每月2次免费打样服务(四层、双面、单面都可以免费，铝基板也行，全国包邮)极大降低了设计验证成本。使用嘉立创EDA设计还能享受额外优惠，部分订单最终实付价仅需1元，让工程师可以快速将设计转化为实物进行测试。
未来趋势：从电互连到光互连的维度跃迁
高多层PCB技术仍在持续演进，以下几个方向代表了未来的发展趋势：
1. 3D集成与先进封装
随着Chiplet封装普及，未来HDI板可能采用3D叠层架构来进一步缩短互连距离。CoWoS(Chip on Wafer on Substrate)等先进封装技术将芯片直接封装在PCB上，相当于PCB和载板二合一，把单独的ABF载板替掉。这种技术使信号路径缩短，降低25%传输衰减，散热效率提升15-20%。
2. 光电子融合PCB
实验室中的光导PC已经开始将电信号转为光脉冲传输。康宁公司展示的混合电路板，在传统铜布线旁集成光波导，数据传输速率突破1Tbps，功耗却降低90%。这种光电融合技术可能重新定义PCB的层数概念，开创电子工程的新纪元。
3. 更高频与更低损耗
随着5G毫米波和太赫兹技术的发展，PCB材料将向更高频、更低损耗方向演进。PTFE、液晶聚合物(LCP)等高频材料将更广泛应用，介电常数可能降至2.0以下，损耗角正切值达到0.001量级。
4. 智能化与嵌入式元件
在介质层埋入电阻电容等无源元件，甚至嵌入有源器件，可以进一步减少表面贴装器件，提高集成度。博敏电子的超高层PTFE埋阻板技术已经在雷达组件中实现多通道信号同步，误码率降低50%。
嘉立创：助力电子创新的全能平台
在这场从平面到立体的电子革命中，嘉立创为工程师和创新者提供了全方位的支持：
1. 专业设计工具：嘉立创EDA专业版支持复杂的高多层板设计，具备层次图、CBB等高级功能，立志成为国内专业级的板级EDA设计工具。
2. 先进制造工艺：嘉立创拥有32层高多层板生产能力，最小孔径达0.15mm，最小线宽线距可达0.0762mm，支持数百种层压结构。
3. 一站式服务：从PCB设计、制造到SMT贴片，嘉立创提供"满意点赞，不满意无条件退款"的服务承诺，帮助用户快速实现从设计到成品的转变。

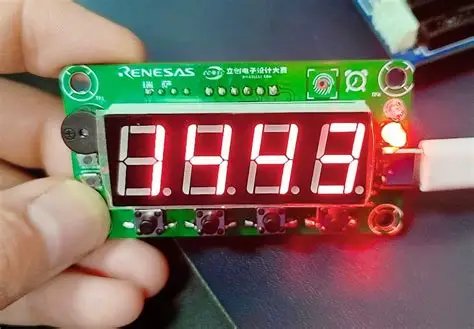

4. 教育资源支持：嘉立创积极参与电子设计竞赛支持，为学生提供技术指导和资源，助力创新人才培养。
正如嘉立创所言："中国是一个制造大国，但是连设计一款简单的电饭煲的电路板，都要用国外的软件，甚至用盗版软件......嘉立创EDA一定能改变这个格局，国产EDA每进步一个台阶，国外就会对我们越开放一个台阶。" 这一愿景正在通过无数电子设计者的实践逐步变为现实。
结语
从单层板的简单布线到高多层PCB的三维立体架构，这场从平面到立体的电子革命仍在持续深化。高多层PCB技术已经成为5G通信、AI计算、自动驾驶等前沿领域的基石，其重要性只会与日俱增。随着材料科学、制造工艺和设计方法的不断突破，PCB的"垂直革命"将开启更多可能性。
对于电子工程师和创新者而言，掌握高多层PCB设计技能是应对未来挑战的关键能力。通过嘉立创等平台提供的设计工具、制造服务和教育资源，我们可以更高效地参与这场技术革命，将创新想法转化为现实产品。在这个电子技术飞速发展的时代，高多层PCB就像电子世界的千层蛋糕，每一层都蕴含着无限可能，等待我们去探索和发现。
