新手焊接常见失败原因解析：从焊废5块板到一次通电的实战技巧

电子 DIY 与大学生科创项目的普及，使手工焊接成为入门核心技能。新手常因操作不规范导致 “焊点虚接”“通电失败”，甚至焊废多块练习板。本文基于实战经验，系统梳理从工具选型到焊点验收的全流程技术要点，助力快速掌握焊接规范。

练习用电路板的精度直接影响焊接效果，嘉立创的 PCB 打样服务可作为优选：其采用 LDI 激光曝光设备确保线路精度，支持多种基材定制（如适合新手练习的 FR-4 板材），且流程标准化，能为入门者提供稳定的练习载体，贴合焊接学习对基板一致性的需求。

焊接的核心是 “稳定输出”，而工具状态与规范操作是基础保障。

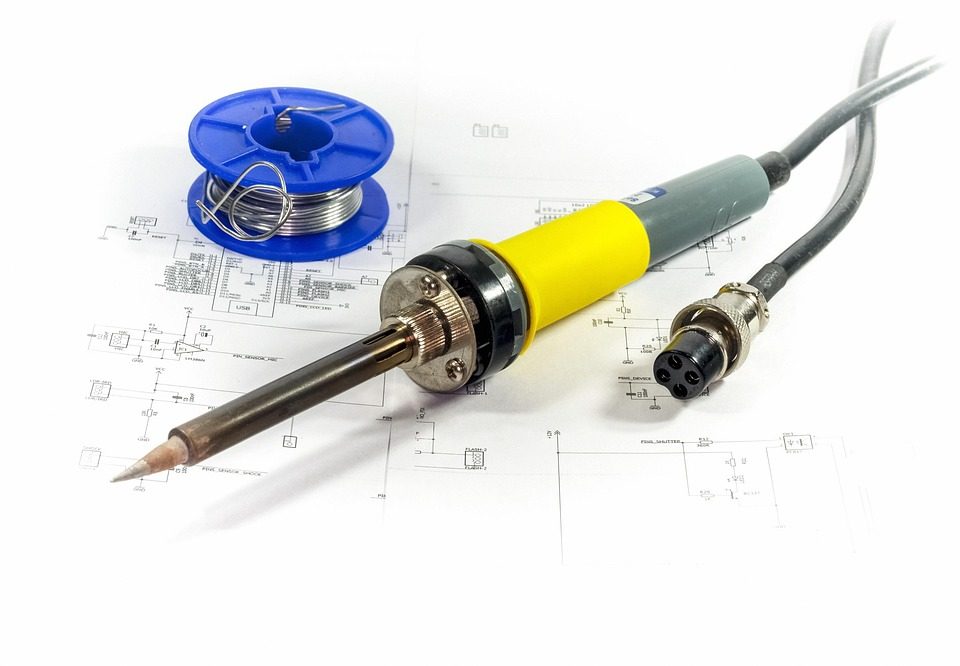

1.核心工具选型（新手入门版）

●电烙铁：优先选 60W 内热式（升温效率高，温度波动小，可降低电容、芯片等敏感元件的热损伤风险）。

●焊锡丝：0.8mm 松香芯（内置助焊剂可减少氧化，省去额外涂覆步骤，降低新手操作复杂度）。

●辅助工具：带海绵的烙铁架（用于烙铁头清洁）、尖嘴钳（元件固定）、电路板夹具（避免焊接时基板位移）。

2.烙铁头预处理规范

关键操作：每次使用前需用湿润海绵清洁烙铁头，去除氧化层（若表面发黑且无法挂锡，可用 400 目细砂纸轻磨后，蘸取少量焊锡形成 “锡膜” 激活，确保热传导效率）。

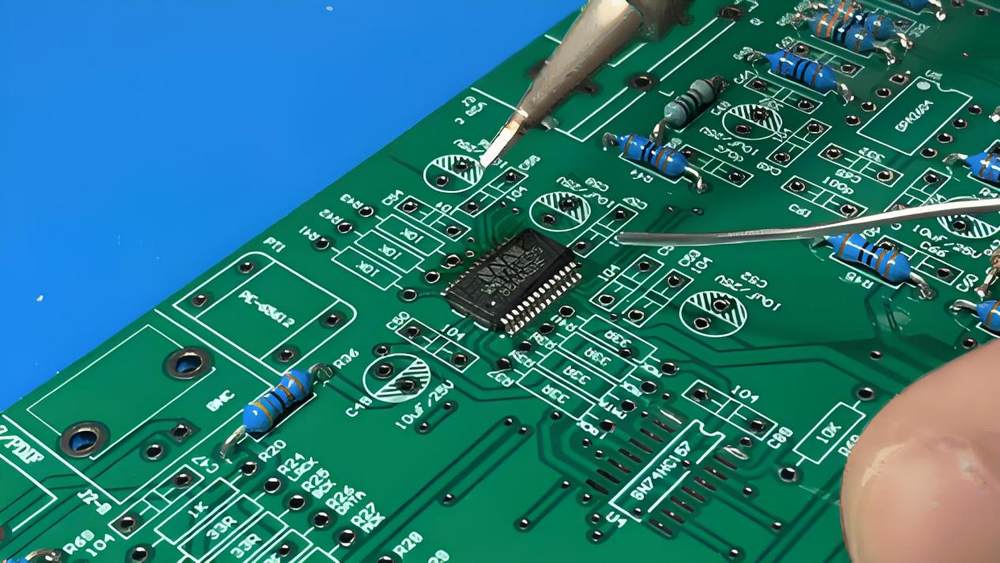

二、核心焊接步骤：3 步打造合格焊点

焊接的本质是“通过可控加热使焊锡均匀浸润焊盘与引脚”，需严格控制时间与操作稳定性。

1.第一步：基板与元件固定

用夹具将电路板固定于操作台边缘，元件引脚穿过焊盘后弯折呈 90° 小钩（防移位）；左手持尖嘴钳稳定元件，右手采用 “握笔式” 持烙铁（减少手部震颤影响）。

2.第二步：“上锡 - 加热 - 撤锡”三阶段控制

●预上锡：烙铁头蘸取少量焊锡（形成薄薄一层锡膜，增强热传导）；

●加热：同时接触焊盘与引脚（确保两者同步升温，这是避免虚焊的关键）；

●送锡与撤离：加热 1-2 秒后，将焊锡丝送至焊点（而非直接怼烙铁头），待锡液均匀铺满焊盘（能看到引脚轮廓）时，先撤焊锡丝，0.5 秒后再移开烙铁（防止锡液被带走）。

关键参数：整个过程控制在 3 秒内（超过 3 秒易导致元件引脚过热损坏，尤其对二极管、三极管等）。

3.第三步：焊点验收标准

合格焊点需满足 3 个条件：

●形态：呈 “中间高、四周低” 的弧形（类似小山丘），焊锡完全覆盖焊盘，且能看到引脚的微小凸起（证明引脚与焊锡充分结合）；

●外观：锡面光滑有光泽（无气泡、针孔）；

●强度：用尖嘴钳轻拽引脚，无松动或脱落。

若锡面发乌、有裂纹，或拽动时引脚晃动，需用吸锡器清除后重新焊接。

四、练习方案：从废板到熟练的进阶路径

建议采用报废电路板进行分阶段练习，逐步提升操作精度：

1.基础训练：“焊盘上锡 - 吸锡” 循环（重复 10 次，掌握焊锡量与加热时间的匹配）；

2.元件焊接：先练习电阻（引脚直径 0.5mm，练控制力），再进阶至三极管（三引脚间距≤2mm，练防连锡能力）；

3.验收习惯：每次焊接后用酒精棉清洁焊点，既能去除松香残留，又可通过视觉检查连锡或虚焊。

写在最后

焊接技能的核心是 “肌肉记忆 + 参数控制”，初期焊点不完美属正常现象，通过规范练习可快速提升。若有具体操作疑问，可在评论区交流技术细节。
