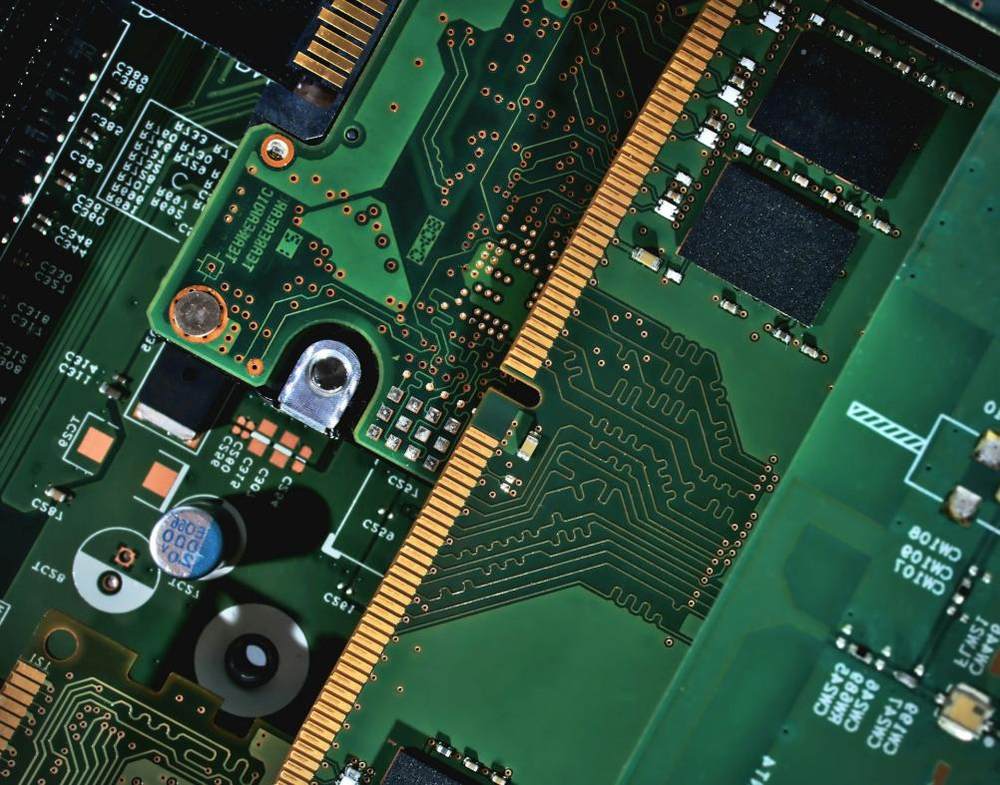

当您用智能手机进行人脸识别时，或许不知道这个过程的完成依赖于一块可能不超过指甲盖大小的电路板区域。这块承载着数十亿晶体管交互的"土地"，正在上演着比曼哈顿更密集的"建筑奇迹"——这就是现代高多层印刷电路板(PCB)创造的科技奇观。
一、从平面马路到立体交通：电路板的维度革命
早期电子产品使用的单面板就像乡村公路，所有"车辆"(电子信号)都挤在同一个平面上。1980年代的双面板升级为立交桥结构，而现代高多层板已经发展成数十层的立体交通网络。
典型层结构解剖(以12层板为例)：
● 顶层/底层：信号传输层(相当于地面主干道)
● 第3/10层：高速信号层(类似高架快速路)
● 第4/9层：接地层(充当电磁屏蔽墙)
● 第5/8层：电源层(如同地下供电管网)
● 第6/7层：核心信号层(保密数据传输通道)
在华为5G基站使用的24层板中，这种立体布局使得信号传输延迟降低至0.003ns/mm，比传统6层板提升近8倍。
二、微米级的建筑艺术：突破物理极限的三大技术
1. 激光钻孔技术：在头发丝上雕花
当电路板层数超过8层时，机械钻孔会导致玻璃纤维撕裂。现代紫外激光钻孔可实现25μm的孔径(人类红细胞直径约8μm)，在1平方厘米面积内布置超过5000个微孔。
2. 任意层互连(ALIVH)：立体城市的电梯系统
松下公司开发的这项技术，允许在任意两层之间建立垂直通道。就像在30层大楼的17层与29层之间直接架设专用电梯，避免了信号绕行。
3. 超低损耗介质材料：信号的高速公路路面
罗杰斯公司的RO4835材料在10GHz频率下，介电损耗仅0.0035，相当于信号每传输1米只衰减0.3%。这比传统FR-4材料提升近20倍性能。
三、极限环境下的生存考验
航天器用高多层板需要经受：
● 温度循环：-196℃(液氮)至+125℃的2000次冲击
● 机械振动：20-2000Hz频率范围内50G加速度
● 宇宙辐射：累计100krad电离辐射剂量
美国NASA在火星探测器上使用的40层板，采用聚酰亚胺介质和金导线，能在-120℃仍保持信号完整性。
四、看不见的行业博弈
在高端医疗CT设备中，256排探测器的数据需要128层板来处理。德国西门子最新CT使用的电路板，在0.5mm厚度内实现18层布线，每层铜厚偏差不超过±3μm，相当于在A4纸上均匀涂覆头发丝厚度的铜层。
未来展望：当PCB遇见光子学
实验室中的光导PCB已经开始将电信号转为光脉冲传输。康宁公司展示的混合电路板，在传统铜布线旁集成光波导，数据传输速率突破1Tbps，功耗却降低90%。这或许预示着电子工程的下一次维度革命。
下一步创作建议：
1. 如需增加具体应用案例，可深入分析iPhone主板或特斯拉自动驾驶模块的PCB设计
2. 可补充高多层板生产中的良率控制难题(如层间对准精度要求)
3. 对高频材料选择部分，可加入更多介质材料性能对比数据
希望这篇文章能满足您对高多层板技术的科普需求。如果需要调整技术深度或补充特定领域细节，请随时告知。多层PCB设计全攻略：从6层板原理到嘉立创高效打样实践
在当今电子产品日益复杂化的背景下，单双面板已难以满足高速信号传输、电磁兼容和电源完整性的严苛要求，多层PCB(Printed Circuit Board)技术应运而生并迅速发展。本文将全面解析多层PCB(特别是6层板)的核心技术原理、设计规范与制造工艺，同时分享如何借助嘉立创等专业平台实现高效打样的实用经验。无论您是刚入门的硬件工程师，还是希望优化设计的老手，都能从本文获得有价值的多层板设计洞见和可落地的实施方案。
多层PCB技术基础与6层板优势
多层PCB是由三层或更多导电铜箔层通过绝缘材料交替堆叠压制而成的复杂电路板结构。与传统的单双面板相比，多层板通过在Z轴方向增加布线空间，显著提升了电路设计的灵活性和集成度。在高速数字电路、射频系统、工控设备等高要求应用场景中，多层PCB已成为不可或缺的基础载体。
6层板作为多层PCB中的"黄金标准"，在复杂度和成本之间实现了最佳平衡。典型的6层板堆叠结构包含：顶层(Top Layer)、地层(GND Layer)、中间信号层(Mid Layer 1)、电源层(Power Layer)、中间信号层(Mid Layer 2)和底层(Bottom Layer)。这种精心设计的层叠配置使6层板具有以下突出优势：
● 卓越的信号完整性：通过专用电源层和地层提供低阻抗回路，减少信号串扰和电磁干扰(EMI)。嘉立创推荐的6层板层叠结构使每个信号层都与内电层相邻，避免了信号层直接相邻导致的串扰问题。
● 优化的电源分配：独立电源层可提供稳定的电压分布，降低电源噪声，这对现代处理器和FPGA等大电流器件尤为重要。
● 更高的布线密度：6层板比4层板多出两个布线层，可将布线密度提升约50%，适合复杂逻辑设计和BGA封装器件。
● 更好的热管理：大面积铜层有助于热量均匀分布和传导，提升系统可靠性。
● 成本效益比：相比8层及以上PCB，6层板在保持良好性能的同时，加工成本仅增加约30-50%，是多数中高端应用的理想选择。
嘉立创作为国内领先的PCB制造商，对6层板提供从设计到生产的全流程支持，包括免费的盘中孔(树脂塞孔+电镀盖帽)工艺，可显著提升高密度设计的布通率和良率。这种先进工艺将传统设计周期从7天缩短至2天左右，为工程师节省宝贵时间。
6层板核心设计规范与嘉立创工艺要求
成功设计一块高性能6层板需要遵循一系列严格的规范要求，同时充分考虑制造商的工艺能力。嘉立创作为专业的PCB制造商，对6层板有一整套完善的工艺标准和设计建议。
层叠结构设计
合理的层叠结构是6层板设计的基石。嘉立创推荐的1.6mm厚6层板标准层叠配置为：
1. 顶层(Top Layer)：主要用于放置元器件和少量关键信号线
2. 地层(GND Layer)：提供信号参考平面和电磁屏蔽
3. 中间信号层1(Mid Layer 1)：布置普通信号线
4. 电源层(Power Layer)：分配各种电源电压
5.中间信号层2(Mid Layer 2)：布置普通信号线
6. 底层(Bottom Layer)：放置元器件和少量关键信号线
这种"信号-地-信号-电源-信号-地"的对称结构确保了电源与地层紧密耦合，同时每个信号层都有相邻的参考平面，最大限度减少串扰。嘉立创特别指出，高速信号线应优先布置在信号层2上，这样它就能被地层和电源层有效屏蔽。
关键设计参数
根据嘉立创公布的工艺能力，设计6层板时需特别注意以下参数限制：
● 最小线宽/线距：6层板内层3.5mil(约0.09mm)，外层5mil(约0.127mm)
● 过孔规格：机械钻孔最小孔径0.2mm，推荐孔径≥0.3mm;过孔焊环单边≥3mil
● 铜厚选择：外层1oz(35μm)为标准配置，可升级至2oz;内层固定为0.5oz(17μm)
● 板厚公差：1.6mm板厚允许±10%的偏差(1.44-1.76mm)
● 字符规范：字符线宽≥6mil，高度≥32mil，确保清晰可辨
值得注意的是，嘉立创对6层及以上板默认采用**沉金工艺**而非喷锡，因为沉金表面更平整，导电性更好，能有效避免BGA焊接时的虚焊问题。
电源与地处理
电源和地系统的设计直接影响6层板的性能和稳定性。嘉立创技术专家建议：
1. 电源地宽度：遵循地线>电源线>信号线原则，典型电源线宽1.2-2.5mm
2. 去耦电容布局：在电源引脚附近放置适当容值的去耦电容
3. 地平面完整性：尽量避免地平面被分割，必要时采用"孤岛"技术处理
4. 数模共地：数字电路和模拟电路的地应在一点连接，通常选择在电源接口处
嘉立创的多层板阻抗控制服务也不容忽视，它可确保高速信号线的特性阻抗(如50Ω单端或100Ω差分)符合设计要求，而无需额外费用。
6层板布线策略与嘉立创设计优化
优秀的布线策略是确保6层板性能的关键。与单双面板不同，多层板布线需要考虑**三维空间的信号路径和电磁场分布。嘉立创基于大量生产经验，总结出以下高效布线方法。
布线基本原则
1. 关键信号优先：时钟、高速差分对等敏感信号应优先布线，尽量走短线并参考完整平面
2. 层间方向正交：相邻信号层的走线方向应相互垂直(如一层水平走线，相邻层垂直走线)，减少串扰
3. 避免平行长线：输入端与输出端边线避免平行走线，必要时加地线隔离
4. 3W原则：线间距至少为线宽的3倍，显著降低串扰
5.20H原则：电源层比地层内缩20倍介质厚度，减少边缘辐射
嘉立创的盘中孔技术特别适合高密度6层板设计，它允许在焊盘上直接打孔而不影响焊接质量，可节省30%以上的布线空间。
过孔优化策略
过孔是连接不同层的桥梁，但也可能成为信号完整性的瓶颈。6层板设计中应：
● 优先使用一阶过孔：如1-2、3-4、5-6层间的连接，避免复杂二阶过孔(如1-3、2-5等)
● 接地过孔多用通孔：1-6层贯穿孔提供更好的接地效果
● 控制过孔数量：过多过孔会降低良率，嘉立创建议每平方厘米不超过15个过孔
● 注意焊环大小：嘉立创要求过孔单边焊环≥3mil，否则可能导致开路
特殊信号处理
高速数字信号、射频信号和模拟信号需要特别关注：
● 差分对：保持线长匹配、间距一致，避免不必要的过孔
● 时钟信号：使用地线屏蔽，远离其他敏感电路
● 射频信号：50Ω阻抗控制，尽量走表层减少损耗
● 模拟信号：远离数字电路，采用星型接地
嘉立创的阻抗计算工具可帮助工程师快速确定合适的线宽和介质厚度组合，实现目标阻抗。
嘉立创6层板打样全流程与优势
将设计转化为实物是PCB开发的关键环节。嘉立创作为行业领先的一站式电子产业服务平台，为6层板打样提供了高效便捷的解决方案。
打样全流程
1. 设计提交：通过嘉立创EDA或上传Gerber文件，系统自动进行DFM(可制造性设计)检查
2. 工程审核：嘉立创工程师验证设计是否符合工艺要求，如线宽线距、孔径大小等
3. 生产制造：采用高精度设备进行图形转移、层压、钻孔和电镀等20多道工序
4. 质量检验：包括飞针测试、阻抗测试(如需要)和外观检查
5. 物流交付：全国多仓发货，通常6层板打样周期为3-5个工作日
