印制电路板（PCB）作为“电子产品之母”，应用于各类电子产品，电子行业是离不开电路板的，那你知道电路板的生产制造工艺流程吗？许多文章一上来就讲开料，然后就是沉铜钻孔，各种操作，到最后也没有讲通透，而本文将从头到尾，分为21步，讲述PCB多层电路板的制造流程。
电路板
1.生产制造指示MI当Gerber文件给到板厂进行下单后，板厂的CAM工程师根据客户的要求，并结合PCB厂商的具体能力，会进行检查和优化，设计出符合要求的生产制作指示，简称MI，全称为Manufacturing Instruction。MI在生产当中起着至关重要的作用，它是客户设计要求与PCB厂生产能力之间的桥梁。制作一份合格的MI，对整个生产有至关重要的作用，这里体现板厂CAM工程师的能力。有了MI之后，各个机器才知道怎么干活。
2.开料将要制作的电路板的板材裁剪成适合机器生产的大小,对板材打定位孔（进行固定和识别的），
3.内层电路参考第10、11、12步骤，外层图形＋电镀＋蚀刻的流程。
4.内层AOI通过自动光学检查蚀刻后的板是否有短路、开路等问题
5.棕化增强内层芯板与半固化片之间的结合力
6.压合将内层芯板、铜箔和半固化片在一定温度和压力下粘合成一个整体的过程
7.钻孔（螺丝孔，预留孔，过半孔）根据工程资料，在需要钻孔的地方进行打孔，方便经过后面工序加工后，起到导电或安装元件的作用，自动钻孔机选择不同规格的钻头进行钻孔操作，同时钻孔时电路板会有一层铝片和一块隔板夹着，铝片的作用是防止铜皮卷丝。

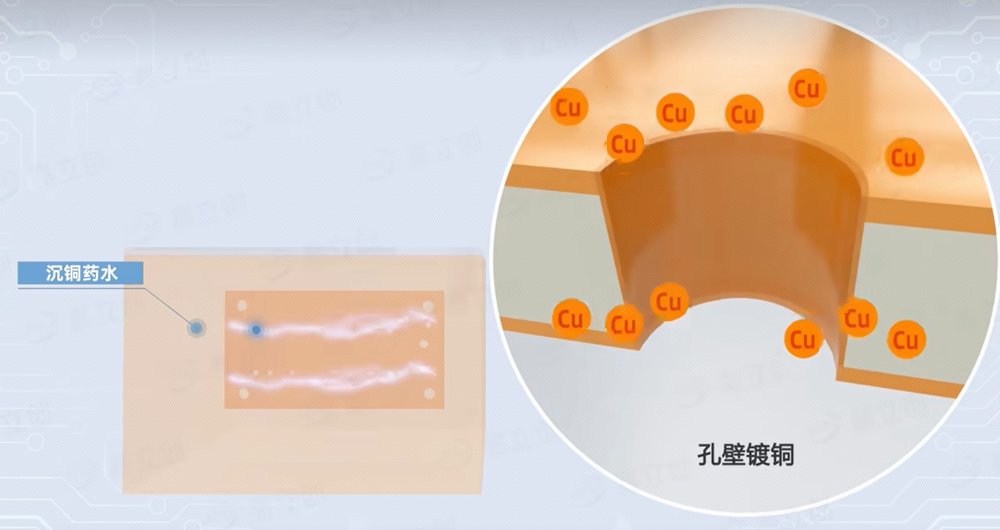

8.沉铜在钻孔之后水洗，进入沉铜步骤：板材浸泡在特殊容易中，使孔壁材质被活化，更容易吸附铜离子，在孔壁形成一层薄铜。
盘中孔工艺的话，需要用到树脂塞孔和铜浆塞孔，然后将树脂表面磨平。

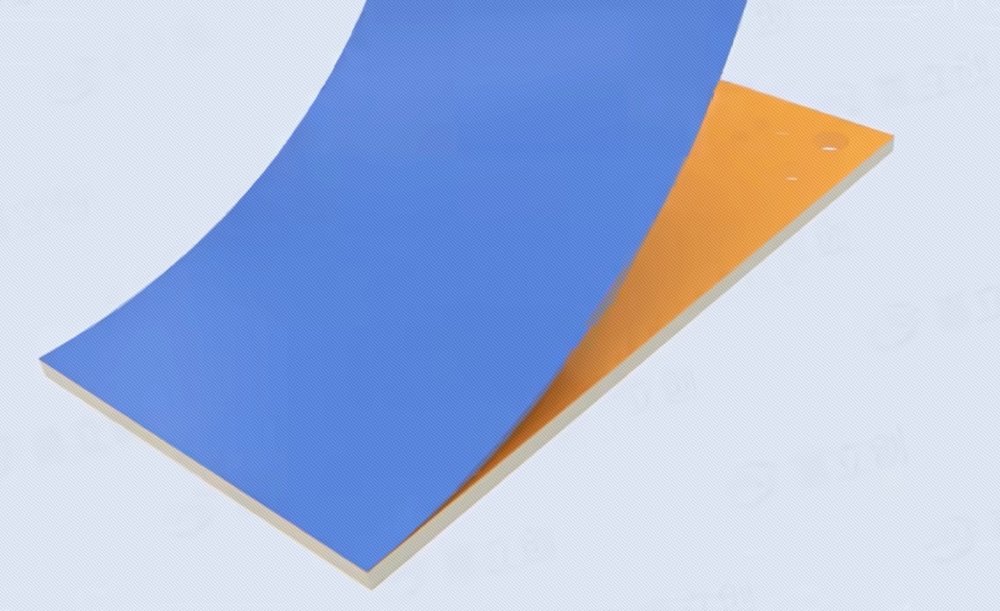

把生产资料转移到覆铜板上，就是把PCB设计的图形转移到电路板上。实际操作是板材覆盖一层蓝色的薄膜
（然后将线路图照射到蓝色薄膜上，只曝光电路板上需要电路图形留下的部分），再用特殊溶液清洗，曝光的部分（没有曝光的依然是蓝色薄膜覆盖）
显影后露出所需线路和孔

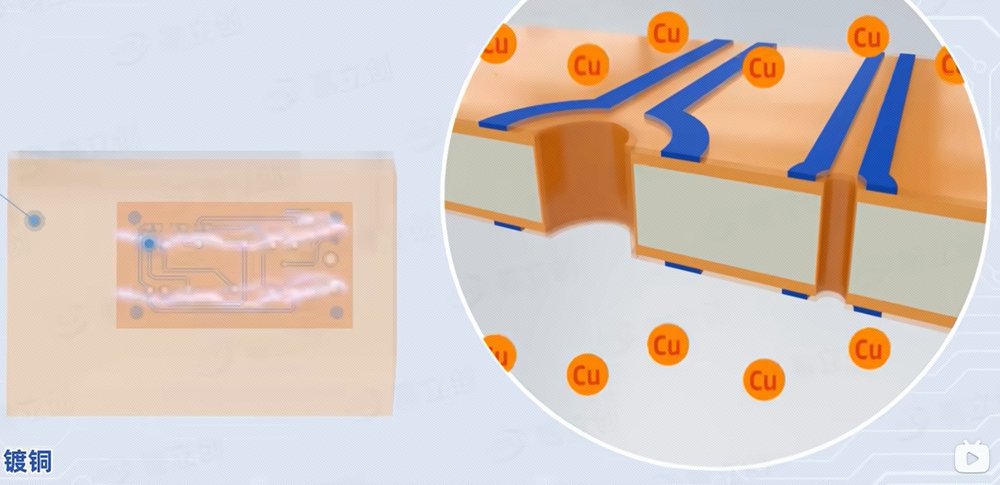

11.电镀镀铜，电镀加厚孔铜和线路的铜（盘中孔在此进行电镀盖帽）；
镀锡、将线路再镀上一层锡，防止蚀刻误伤，保护好电阻。
12.蚀刻洗去蓝色薄膜，同时把不需要的铜箔也去掉，再把锡洗掉，
13.外层AOI利用光学和图像处理技术来检测PCB裸板上缺陷
14.阻焊（刷绿油）本来暴露的焊点焊盘被绝缘图层盖住了，给图层覆盖曝光膜，膜上黑色的就是要露出的焊点焊盘（这种工艺叫菲林曝光），现在JLC用的LDI显影技术
然后UV烘烤，没被黑点覆盖的完全硬化，要露出的还是7分熟，再用特殊药水洗掉绝缘图层
15.丝印在PCB上印上各种油墨标记
16.表层处理将电路板进行水洗、HF洗、微蚀、溢流水洗、强风吹干、检查、上松香、喷锡、冷却、热水洗、刷洗、烘干。再对焊点位置进行表面处理，表面处理工艺有沉金，有铅喷锡，无铅喷锡等。如嘉立创高多层的沉金工艺就有2U’’
17.AVI检测采用先进的图像识别技术，快速扫描并识别PCB表面缺陷，
18.电测检查PCB板电气性能的方法，检查线路导通是否良好
19.成型用锣机分切成对应的产品，同时最后再洗一遍电路板
20.FQC检查PCB的外观是否有明显缺陷。
21.发货 总结PCB电路板生产流程是确保产品性能和质量的关键环节，以嘉立创来说，通过领先的设备、精密的工艺以及严格的质量控制，确保每块PCB都能为客户带来可靠的性能和稳定的质量。无论是复杂的高多层设计，还是高频应用，嘉立创高多层PCB都能为电子工程师提供强有力的支持，帮助他们将创意转化为高效的产品。
