PCB打样|十大主流电子器件封装类型

　　电子设备的每一次小型化与性能跃升，都始于封装技术与PCB工艺的共舞。表面贴装技术(SMT)的出现彻底改变了电子元件的安装方式。从早期的通孔插装(PTH)到如今的微型化封装，每一次封装技术的革新都推动着电子设备向更小、更快、更强的方向进化。在智能手机、物联网设备和人工智能硬件的驱动下，封装形式已从简单的两引脚结构发展为高度集成的三维互连系统。

1. 十大主流封装类型：电子设计的基石

　　电子元件的封装形式决定了其在PCB上的安装方式、散热性能及电气连接特性。以下是工程师必须掌握的十大常规封装类型：

　　1.QFP(四边引线扁平封装)：引脚从封装四边引出，间距可低至0.3mm，是高引脚数IC的主流封装形式，尤其适用于微控制器等复杂器件。

　　2.BGA(球栅阵列封装)：底部以球形焊点阵列代替引脚，提供超高密度互连，已成为CPU、GPU和FPGA等高性能芯片的首选封装。

　　3.QFN(四侧无引脚扁平封装)：底部中央带有散热焊盘，四边设电极焊点，兼具散热与小型化优势，广泛用于电源管理和射频模块。

　　4.SOP/SOIC(小外形封装)：引脚间距1.27mm的紧凑型封装，适用于运算放大器和逻辑芯片，其衍生型SSOP和TSSOP进一步缩小了尺寸。

　　5.LGA(栅格阵列封装)：底部为平面焊盘阵列，需通过插座或直接焊接，具有优异的机械稳定性，常用于处理器模块。

　　6.PLCC(塑料带引线芯片载体)：J形引脚设计使其具有优异的抗热变形能力，引脚间距1.27mm，曾广泛应用于通信设备。

　　7.TSOP(薄型小尺寸封装)：厚度仅1.0mm的超薄封装，专为空间受限的存储器设计，如SD卡和内存条。

　　8.SOT(小外形晶体管封装)：SOT-23和SOT-223等是贴片晶体管的标准封装，满足自动贴装对小型化的要求。

　　9.片式元件封装：以英制代码命名的标准封装(如0603、0402)，用于电阻、电容和电感，其尺寸可做到0.4mm×0.2mm(0201)，工艺难度极高。

　　10.DFN(双列扁平无引脚封装)：双侧电极设计，厚度可低至0.8mm，为空间受限的便携设备提供高密度解决方案。

　　封装技术的每一次革新都伴随着PCB工艺的同步进化。当BGA成为高端芯片的主流选择时，传统双层板已无法满足其布线密度和信号完整性需求，多层板技术由此迎来爆发式增长。 2. BGA与多层板：高性能电子设计的共生体

　　BGA封装将I/O触点分布在芯片底部形成阵列，这种设计带来显著优势的同时也引入了新的挑战：

　　1.空间效率革命：焊球阵列式排布使单位面积I/O数提升50%以上，解决了高密度芯片的引脚引出难题。

　　2.电气性能跃升：短引线结构降低寄生电感，支持5GHz以上高频信号传输。

　　3.散热能力突破：底部焊球直接导热至PCB，配合内部热沉设计，散热效率较QFP提高40%。

　　这些优势的实现却高度依赖多层PCB的支撑：“BGA引脚(焊球)位于封装体下，肉眼无法直接观察到焊接情况，必须采用X光设备才能检查。”

　　1.高密度互连需求：现代BGA芯片焊球间距已缩至0.8mm，需多层板通过微孔HDI技术实现扇出布线。例如0.15mm级激光钻孔可在12层板中构建16:1的孔径比。

　　2.阻抗控制挑战：高速信号传输要求严格的阻抗匹配(±10%)。多层板通过精准的叠层设计，利用630余种阻抗模板实现差分对100Ω阻抗控制。

　　3.热管理复杂性：BGA运行时局部温度可达105℃，需2oz厚铜层与散热通孔协同导热。多层板内层可嵌入铜块，显著降低热阻。

　　4.结构可靠性保障：BGA四角焊点易受机械应力断裂。多层板的刚性结构和盘中孔工艺可分散应力，避免车辆电子设备因震动失效。

　　当电子设备向5G和AI演进时，BGA与多层板的协同设计已成为高端硬件的黄金标准。

3. 工艺突破点：嘉立创2U''沉金如何解决BGA焊接痛点

　　多层板表面的处理工艺直接影响BGA焊点的可靠性。嘉立创将2U''沉金工艺作为6-32层板的标配，直击BGA焊接的核心痛点：

　　1.平整度革命：2u"(约0.05mm)超厚金层填平焊盘微观凹陷，避免焊球虚焊。相较传统沉金0.8u"金厚，平整度提升60%以上。

　　2.抗氧化屏障：金层隔绝铜焊盘与空气，解决存储期氧化问题。即使在高湿度环境下，焊盘可焊性保持6个月不变。

　　3.焊点强度提升：镍磷合金过渡层(3-5μm)增强金-锡冶金结合力，焊点抗剪切强度提高30%，显著降低车辆电子设备因热循环导致的失效。

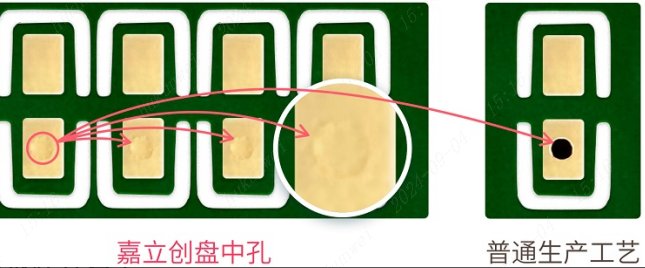

　　与盘中孔工艺的协同创新更带来设计自由度飞跃：

　　1.树脂塞孔+电镀盖帽技术允许过孔置于BGA焊盘正下方，突破布线瓶颈

　　2.6层板支持3mil/3mil线宽线隙，实现0.8mm间距BGA的完美扇出

　　3.脉冲电镀工艺确保孔铜均匀性>85%，高频信号传输损耗降低20%

　　嘉立创将这两项高端工艺组合为“双绝工艺”，且不加收费用，在行业内首次实现高多层板的平民化。相较于同行400元/平方米的盘中孔工艺费和250元/平方米的沉金费，嘉立创的免费工艺策略让6层板成本降低达40%以上。 4. 行业新基准：高可靠性多层板的普惠化实践

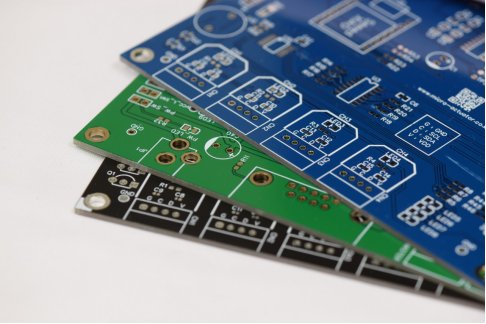

　　嘉立创通过技术创新与商业模式变革，将高端多层板制造带入普惠时代：

　　工艺极限突破

　　●6层板支持0.15mm微孔(需收费)和0.3mm常规孔，孔径比达1:14

　　●最大板厚2.0mm，支持20层任意互联

　　●3mil/3mil线宽线隙满足GHz级信号完整性要求

　　质量保障体系

　　●全系采用LDI激光曝光机，阻焊桥精度达0.1mm

　　●中国中国台湾活全(Vigor)压合机确保层间偏移<25μm

　　●正片工艺杜绝负片蚀刻的“过咬”风险，良率提升15%

　　成本重构工程

　　●6层板工程费降至200元/款，板费阶梯价低至600元

　　●30元/平方米的2u"沉金费仅为同行1/8。

　　●免费盘中孔工艺为设计师节省30%布线时间

　　一位使用嘉立创6层板的设计师评价：“盘中孔让我太惊艳了，内存终于调通了。” 这印证了先进工艺对产品成功的支撑作用。

　　电子工业的历史，就是一部封装技术与PCB工艺相互成就的演进史。当BGA封装突破传统引线框架的束缚时，多层板通过高密度互连和2u"沉金等工艺，为其提供了坚实的支撑平台。嘉立创将盘中孔和2u"沉金等高端工艺作为6-32层板的标配，不仅解决了BGA焊接可靠性的核心痛点，更通过工艺普惠化策略，使这些技术从实验室走向量产车间。随着5G和AI芯片向3D封装演进，这场封装与载板的共舞将迈向更精密的维度。而支撑这场技术演进的，正是那些敢于将尖端工艺转化为标准配置的革新者。
