对于电子相关专业的大学生、电子竞赛参赛者以及DIY爱好者来说，掌握PCB设计与打样技能已成为一项必备能力。无论是全国大学生电子设计竞赛、智能车竞赛，还是个人创意项目，一块精心设计的PCB板往往能大幅提升作品的专业性和可靠性。本文将系统介绍PCB设计的基础知识、实用技巧以及打样选择策略，帮助你从零开始掌握这项重要技能。
一、PCB基础：电子设计的基石
PCB（Printed Circuit Board，印刷电路板）是现代电子设备的骨架与神经系统。与早期电子设备中杂乱无章的"飞线"连接相比，PCB通过精密的铜箔走线实现了电子元件间的可靠连接，大大提高了电路的稳定性和生产效率。

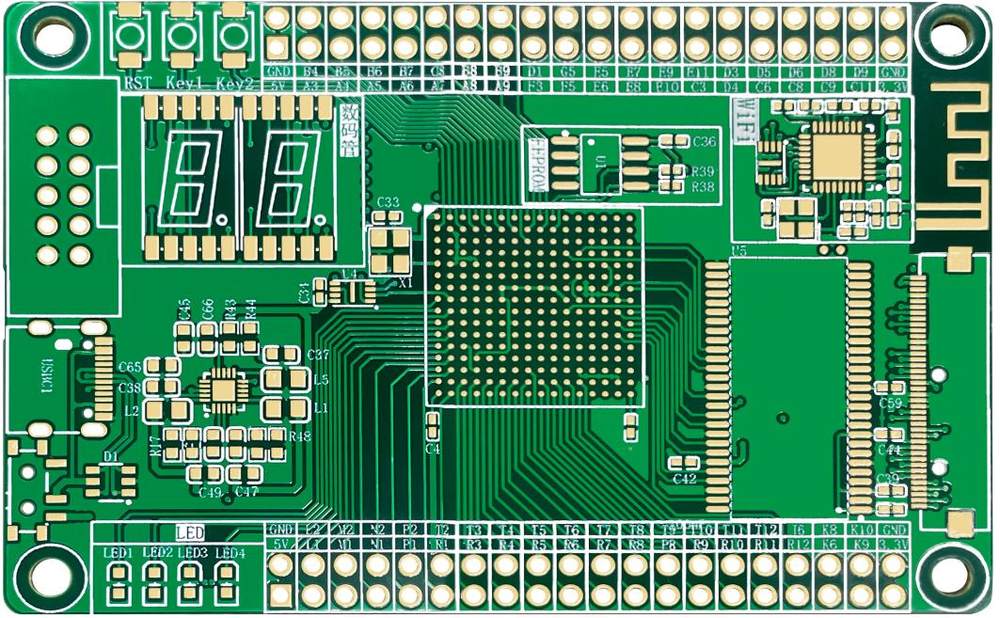

PCB的基本结构就像一座精心规划的城市：绝缘基板如同城市的地基，常用材料有FR-4玻璃纤维板；铜箔层则是城市的道路网，通过蚀刻工艺形成特定走线；阻焊层（通常是绿色或其他颜色的油墨）像道路上的标记线，防止焊接短路；丝印层则是城市的路牌，标注元件位置和极性标识。
对于大学生和电子竞赛选手而言，理解PCB的分层设计尤为重要。简单的单面板适合基础项目，如同单层城市；双面板则像拥有高架桥和地下道的立体交通，布线更为灵活；而多层板（4层及以上）则如同大都市的立体交通网络，适合高频或高密度设计。
在电赛等实践场景中，PCB设计直接影响作品表现。一块优秀的PCB能够：
● 显著减少电路噪声，提高信号完整性
●优化布局使作品更紧凑专业
● 提高可靠性，避免面包板连接松动的问题
● 简化调试过程，降低故障排查难度
二、PCB设计入门：从原理图到布局
1.设计软件选择
对于初学者，推荐从嘉立创EDA专业版开始，这款国产软件免费且资源丰富，特别适合教育用途。其在线版本无需安装，内置大量国产元件库，社区活跃，遇到问题容易找到解决方案。进阶用户可以选择Altium Designer或KiCad，功能更强大但学习曲线较陡。
2.基础设计规范
电赛级别的PCB设计有其特殊要求，以下是一些关键参数建议：
● 线宽规则：电源线应根据电流加粗（0.2A电流20mil以上，0.5A电流30mil以上，1A以上40mil以上）；普通信号线10mil（0.254mm）即可
● 安全间距：至少10mil，推荐15-30mil以上，间距太小会增加焊接难度
● 焊盘设计：孔径20mil便于钻孔定位；直径建议>80mil（但IC脚间距100mil时需设为85mil以下防止连焊）
● 过孔尺寸：内径至少12mil，外径24mil以上

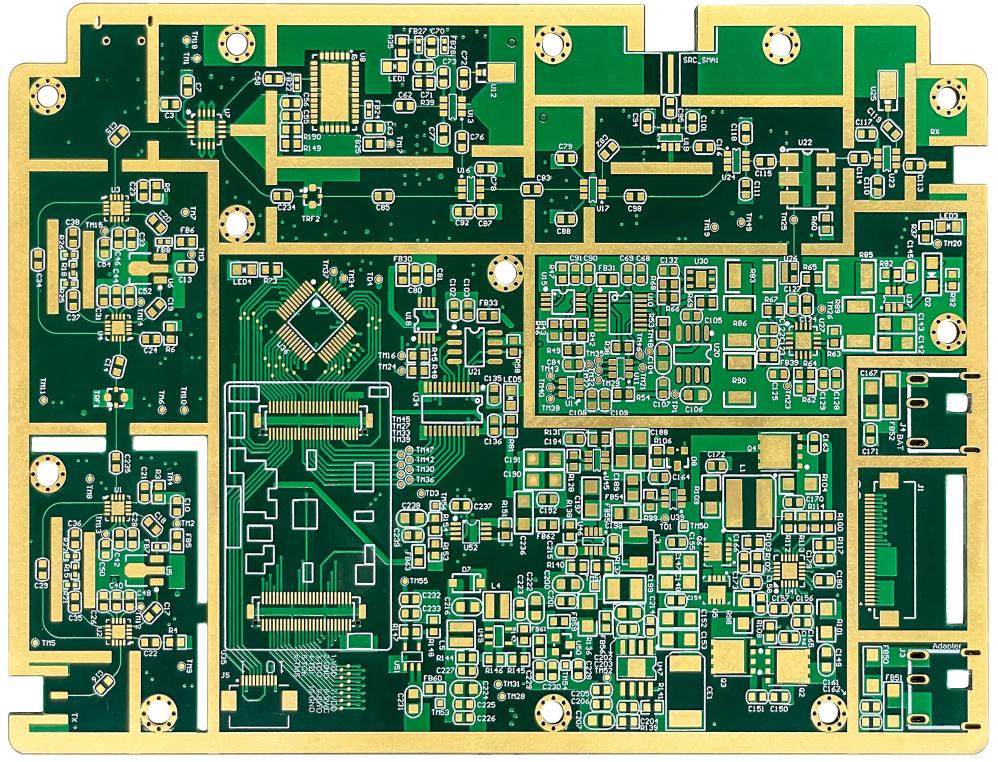

3.布局布线技巧
元件布局是PCB设计的艺术所在。电赛选手常犯的错误是急于布线而忽视整体规划。合理流程应是：
1. 功能分区：按电路模块划分区域（如电源区、信号处理区、输出区）
2.关键元件定位：先放置接插件、大元件和核心芯片
3. 信号流向优化：遵循"输入→处理→输出"的流向，避免迂回
4. 散热考虑：大功率元件分散放置并预留散热空间
布线阶段的实用技巧：
● 电源和地线优先布线，并适当加宽
● 高频信号线尽量短，必要时做阻抗匹配
● 数字与模拟部分分开布局，地线单点连接
● 善用自动布线功能，但必须手工优化关键线路
一位参加过全国电子设计竞赛的学生分享道："我们团队最初的作品在面包板上运行良好，但转为PCB后出现了严重的噪声问题。后来发现是因为没有遵循高频布线原则，电源去耦也不足。重新设计后，作品性能提升了30%以上。"
三、电赛实战技巧：从设计到调试
全国大学生电子设计竞赛等赛事对PCB设计有特殊要求，以下是针对性建议：
1.接口设计规范
● 所有信号输入输出端、电源接口和测试点都应引出标准接口
● 推荐使用SMA接头连接信号通路（杜邦线会引入干扰）
● 电源接口可采用XH2.54或普通排针
● 关键测试点预留焊盘或测试环
2.模块化设计策略
电赛作品通常由多个功能模块组成，模块化设计能提高成功率：
1. 每个功能模块单独设计PCB（如电源模块、信号调理模块等）
2. 模块间通过标准接口连接
3. 核心模块准备备用方案
4. 为调试预留跳线帽或开关
3.常见问题解决方案
电赛作品中高频出现的PCB问题包括：
●电源噪声：每颗IC的电源引脚就近放置0.1μF去耦电容；大电流路径使用星型拓扑
●信号完整性：高速信号线做阻抗匹配；避免90°直角走线
● 焊接问题：初学者避免使用0402、0603等小封装；留足返修空间
●散热不足：大功率元件加大铜箔面积；必要时添加散热孔
一位竞赛指导老师特别强调："许多队伍在运放电路上栽跟头，常见错误包括混淆比较器（如LM393）和运算放大器（如NE5532）的应用场景，忽视电源去耦，以及输入阻抗匹配不当。这些都能通过合理的PCB设计规避。"
四、PCB打样选择：从DIY到专业制板
1.手工制板技术
虽然现在专业打样价格已大幅降低，但了解手工制板方法仍有教育意义，也能应对紧急需求。常见方法包括：
1. 热转印法：
●使用激光打印机将电路图打印到热转印纸上
●通过热转印机（或电熨斗）将墨粉转移到覆铜板
●三氯化铁溶液腐蚀掉多余铜箔
●钻孔和后期处理
2. 感光板法：
●使用预涂感光膜的覆铜板
●通过紫外曝光（可用日光或自制曝光箱）和显影
●腐蚀和后续处理
3. 刀刻法：
●直接用刻刀在覆铜板上划出隔离线
●适合简单电路，无需化学腐蚀
手工制板虽有趣但存在明显局限：精度有限（难以做到10mil以下线宽）、耗时较长、不适合复杂设计。如一位尝试过热转印的学生所言："为了做一块高频电路板，我花了整整三天时间反复尝试，最后还是有两处断线不得不飞线解决。如果是正式比赛，这种不确定性风险太高了。"
2.专业打样服务选择
当项目复杂度提高或时间紧迫时，专业PCB打样成为更优选择。选择打样服务时需考虑：
1. 工艺参数：
●支持的最小线宽/线距（初学者0.2mm/0.2mm足够）
●支持的最小孔径（通常0.3mm）
● 可选层数（双面板最常用）
●表面处理工艺（有铅喷锡性价比最高）
2. 交期与价格：
●普通工艺双面板通常3-5天交货
●价格已大幅下降，部分供应商提供特价样板
●加急服务适合赛事截止日前
3. 设计检查：
●提交前务必运行DRC（设计规则检查）
●重点检查电源极性、封装匹配和间距
●有条件可先做3D预览
一位多次参加电赛的学生分享经验："我们团队现在采用'混合策略'—前期验证用万用板或面包板，功能确定后立即出PCB，比赛前准备至少两版备用。这既保证了可靠性，又能及时迭代改进。"
五、进阶技巧：从完成到优化
1.可制造性设计(DFM)
将设计转化为实际产品需要考虑制造工艺限制：
●避免极端细小的文字和图形（丝印文字至少0.8mm高）
●铜箔与板边保留至少0.3mm距离
●平衡铜箔分布，防止板子翘曲
●添加定位孔和工艺边（如需V-cut分板）
2.调试与测试准备
设计阶段就应考虑后期调试便利性：
1. 预留测试点（特别是关键信号节点）
2. 电源回路添加电流检测焊盘
3. 考虑添加LED状态指示
4. 复杂设计可分模块测试
3.文档与版本管理
良好的工程习惯能避免许多麻烦：
1. 原理图和PCB同步更新
2. 每次修改保留版本记录
3. 建立规范的元件库
4. 输出完整的制板文件（Gerber+钻孔文件）
六、总结与学习路径建议
掌握PCB设计需要理论与实践结合，推荐以下学习路径：
1. 基础阶段：
●学习电子基础与电路原理
●熟悉一种EDA工具的基本操作
●完成简单单面板设计
2. 提高阶段：
●掌握双层板设计技巧
●学习信号完整性与EMC基础
●参与实际项目或竞赛
3. 精通阶段：
●挑战4层及以上复杂设计
●研究高速数字与射频设计
●建立个人设计规范与元件库
PCB设计如同电子工程师的"书法"，既需要严谨的工程思维，也包含艺术性的布局美感。正如一位资深电子设计教师所说："一块优秀的PCB板，即使不看电路功能，单从布局走线就能看出设计者的思路是否清晰。"对于大学生而言，及早培养这种"电路板思维"，将为未来的工程生涯奠定坚实基础。
无论你是为电赛备战，还是实现自己的创意项目，希望本文能帮助你少走弯路，设计出既美观又可靠的PCB作品。记住，每个专家都曾是初学者，关键是从简单项目开始，不断实践与总结。
